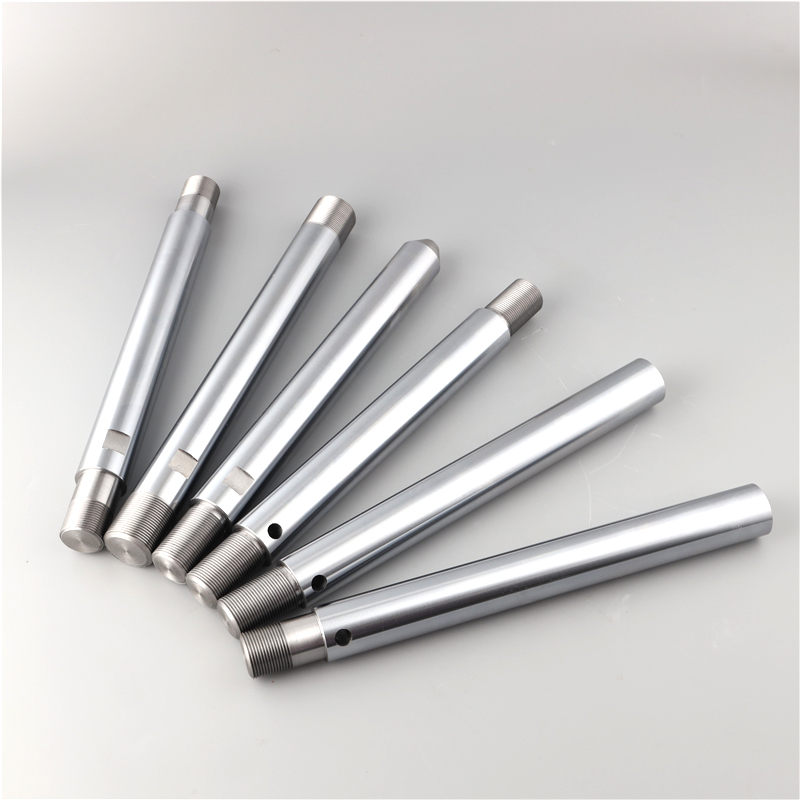

精密导向轴-台阶型台阶带扳手槽型
商品名称：线性导向轴、直线光轴 品 牌：HEIDA黑田 材 质：SUJ2 对应国标：Gcr15 硬 度：HRC高于60 粗 糙 度：1.0S 直 线 度：50um/1000mm 镀硬铬 镀层硬度:HV780 铬 层:20um以上
HEIDA黑田精工光轴是由最先进的设备生产，具有高稳定性、高质量的特点。该产品被广泛应用于直线运动方面和其它领域，特别适用于气缸、自动化设备、精密仪器、印刷设备、打印机、及模具导柱中使用等所有需求精密直线传动导向及定位领域行业。
| 品牌 型号 | 直径 | 精度 (D公差g6) | 标准长度 Lmm | 重量（kg/m) | 硬化层深度 mm | C | |||||||
| HEIDA-SUJ2-SF3 | Φ3 | -0.002/-0.008 | 1000 | 0.06 | >0.8 | 0.2以下 | |||||||
| HEIDA-SUJ2-SF4 | Φ4 | -0.004/-0.012 | 1000 | 0.10 | |||||||||
| HEIDA-SUJ2-SF5 | Φ5 | 1000 | 0.15 | ||||||||||
| HEIDA-SUJ2-SF6 | Φ6 | 2000 | 0.23 | 0.5以下 | |||||||||
| HEIDA-SUJ2-SF8 | Φ8 | -0.005/-0.014 | 2000 | 0.40 | |||||||||
| HEIDA-SUJ2-SF10 | Φ10 | 2000 | 0.62 | >1.0 | |||||||||
| HEIDA-SUJ2-SF12 | Φ12 | -0.006/-0.017 | 3000 | 0.89 | |||||||||
| HEIDA-SUJ2-SF13 | Φ13 | 3000 | 1.04 | ||||||||||
| HEIDA-SUJ2-SF16 | Φ16 | 3000 | 1.58 | >1.5 | |||||||||
| HEIDA-SUJ2-SF20 | Φ20 | -0.007/-0.020 | 4000 | 2.47 | 1.0以下 | ||||||||
| HEIDA-SUJ2-SF25 | Φ25 | 4000 | 3.85 | >2 | |||||||||
| HEIDA-SUJ2-SF30 | Φ30 | 4000 | 5.55 | ||||||||||
| HEIDA-SUJ2-SF35 | Φ35 | -0.009/-0.025 | 4000 | 7.55 | >3 | ||||||||
| HEIDA-SUJ2-SF40 | Φ40 | 4000 | 9.87 | ||||||||||
| HEIDA-SUJ2-SF50 | Φ50 | 4000 | 15.40 | ||||||||||
| 加工参考 精密型 | 指定单位1mm | (粗牙螺纹）选择 | (粗牙螺纹）选择 | 扳手槽尺寸 | Y | C | ||||||
| 型号 | D | L | F.T | B.S | P.Q | M-N | J | SC | W | ℓ1 | ||
| HEIDA-SUJ2-SF4 | Φ4 | 25～ 195 | F.T=指定单位1mm 跟据实际情况选择长度 | B.S=指定单位1mm 跟据实际情况选择长度 | P.Q=指定单位1mm 跟据实际情况选择长度 | 3 | 2 | SC=指定单位1mm 跟据实际情况选择长度 | 8 | 200 | 0.5以下 | |
| HEIDA-SUJ2-SF5 | Φ5 | 25～ 295 | 3 4 | 2.6 3 | 300 | |||||||
| HEIDA-SUJ2-SF6 | Φ6 | 25～ 295 | 3 4 5 | 3 | 5 | 300 | 0.5以下 | |||||
| HEIDA-SUJ2-SF8 | Φ8 | 25～ 295 | 3 4 5 6 | 3 4 5 | 7 | 300 | ||||||
| HEIDA-SUJ2-SF10 | Φ10 | 25～ 345 | 4 5 6 8 | 3 4 5 6 | 8 | 350 | ||||||
| HEIDA-SUJ2-SF12 | Φ12 | 25～ 345 | 5 6 8 10 | 4 5 6 8 | 10 | 10 | 350 | |||||
| HEIDA-SUJ2-SF13 | Φ13 | 25～ 345 | 5 6 8 10 | 4 5 6 8 | 11 | 350 | ||||||
| HEIDA-SUJ2-SF15 | Φ15 | 25～ 345 | 5 6 8 10 12 | 4 5 6 8 10 | 13 | 350 | ||||||
| HEIDA-SUJ2-SF16 | Φ16 | 25～ 345 | 5 6 8 10 12 | 4 5 6 8 10 | 14 | 350 | ||||||
| HEIDA-SUJ2-SF20 | Φ20 | 25～ 445 | 6 8 10 12 16 | 4 5 6 8 10 12 | 17 | 450 | 1.0以下 | |||||
| HEIDA-SUJ2-SF25 | Φ25 | 25～ 445 | 8 10 12 16 20 | 4 5 6 8 10 12 16 | 22 | 450 | ||||||
| HEIDA-SUJ2-SF30 | Φ30 | 25～ 445 | 8 10 12 16 20 24 | 6 8 10 12 16 20 | 27 | 15 | 450 | |||||
