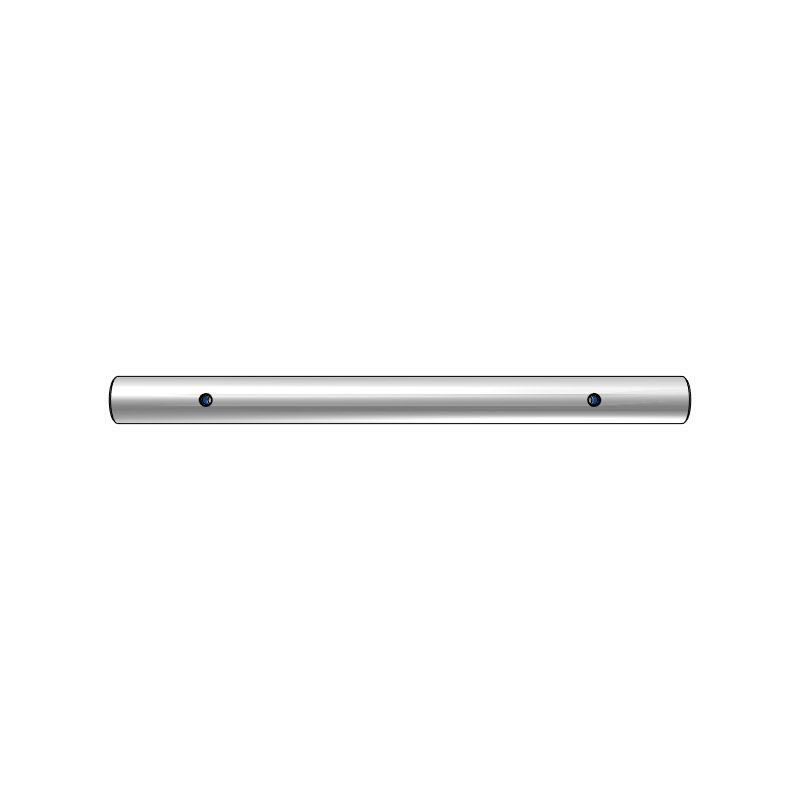

导向轴-母线上攻丝型
商品名称：线性导向轴、直线光轴 品 牌：HEIDA黑田 材 质：SUJ2 对应国标：Gcr15 硬 度：HRC高于60 粗 糙 度：1.0S 直 线 度：50um/1000mm 镀硬铬 镀层硬度：HV780 铬 层：20um以上
HEIDA黑田精工光轴是由最先进的设备生产，具有高稳定性、高质量的特点。该产品被广泛应用于直线运动方面和其它领域，特别适用于气缸、自动化设备、精密仪器、印刷设备、打印机、及模具导柱中使用等所有需求精密直线传动导向及定位领域行业。
| 品牌 型号 | 直径 | 精度 (D公差g6) | 标准长度 Lmm | 倒角 C | 重量（kg/m) | 有效硬化层深度（mm) |
| HEIDA-SUJ2-SF3 | Φ3 | -0.002/-0.008 | 1000 | 0.2以下 | 0.06 | >0.8 |
| HEIDA-SUJ2-SF4 | Φ4 | -0.004/-0.012 | 1000 | 0.10 | ||
| HEIDA-SUJ2-SF5 | Φ5 | 1000 | 0.15 | |||
| HEIDA-SUJ2-SF6 | Φ6 | 2000 | 0.5以下 | 0.23 | ||
| HEIDA-SUJ2-SF8 | Φ8 | -0.005/-0.014 | 2000 | 0.40 | ||
| HEIDA-SUJ2-SF10 | Φ10 | 2000 | 0.62 | >1.0 | ||
| HEIDA-SUJ2-SF12 | Φ12 | -0.006/-0.017 | 3000 | 0.89 | ||
| HEIDA-SUJ2-SF13 | Φ13 | 3000 | 1.04 | |||
| HEIDA-SUJ2-SF16 | Φ16 | 3000 | 1.58 | >1.5 | ||
| HEIDA-SUJ2-SF20 | Φ20 | -0.007/-0.020 | 4000 | 1.0以下 | 2.47 | |
| HEIDA-SUJ2-SF25 | Φ25 | 4000 | 3.85 | >2 | ||
| HEIDA-SUJ2-SF30 | Φ30 | 4000 | 5.55 | |||
| HEIDA-SUJ2-SF35 | Φ35 | -0.009/-0.025 | 4000 | 7.55 | >3 | |
| HEIDA-SUJ2-SF40 | Φ40 | 4000 | 9.87 | |||
| HEIDA-SUJ2-SF50 | Φ50 | 4000 | 15.40 |
| 加工参考 标准型 | 指定单位1mm | (粗牙螺纹）选择 | P | h | C | A | F | |
| 型号 | D | L mm | M | |||||
| HEIDA-SUJ2-SF10 | Φ10 | 200～ 800 | M4 | 100 | 4.5 | 0.5以下 | 4.3 | 2 |
| HEIDA-SUJ2-SF12 | Φ12 | 200～ 1000 | 5 | |||||
| HEIDA-SUJ2-SF13 | Φ13 | 200～ 1000 | 5.5 | |||||
| HEIDA-SUJ2-SF16 | Φ16 | 200～ 1200 | M5 | 150 | M×2 | 5.5 | ||
| HEIDA-SUJ2-SF20 | Φ20 | 200～ 1200 | M6 | 1.0以下 | 6.8 | 2.5 | ||
| HEIDA-SUJ2-SF25 | Φ25 | 300～ 1200 | 200 | |||||
| HEIDA-SUJ2-SF30 | Φ30 | 300～ 1500 | M8 | 9 | 3 | |||
| HEIDA-SUJ2-SF35 | Φ35 | 300～ 1500 | ||||||
| HEIDA-SUJ2-SF40 | Φ40 | 400～ 1500 | 300 | 3.5 | ||||
| HEIDA-SUJ2-SF50 | Φ50 | 400～ 1500 | M10 | 11 | ||||
