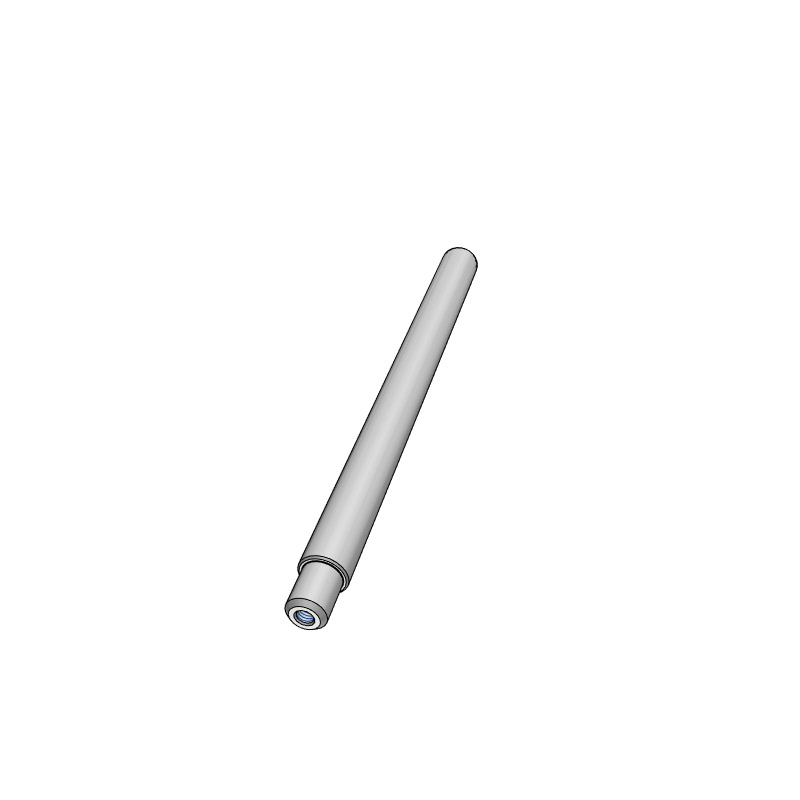

导向轴-一端台阶内螺纹型一端台阶型

商品名称：线性导向轴、直线光轴
品    牌：HEIDA黑田
材    质：SUJ2    对应国标：Gcr15
硬    度：HRC高于60
粗 糙 度：1.0S
直 线 度：50um/1000mm
镀硬铬
镀层硬度:HV780
铬    层:20um以上

电话咨询：400-882-0522 立即咨询 +

产品介绍

HEIDA黑田精工光轴是由最先进的设备生产，具有高稳定性、高质量的特点。该产品被广泛应用于直线运动方面和其它领域，特别适用于气缸、自动化设备、精密仪器、印刷设备、打印机、及模具导柱中使用等所有需求精密直线传动导向及定位领域行业。

品牌型号

直径

精度 (D公差g6)

标准长度 Lmm

重量（kg/m)

硬化层深度 mm

HEIDA-SUJ2-SF3

Φ3

-0.002/-0.008

1000

0.06

>0.8

0.2以下

HEIDA-SUJ2-SF4

Φ4

-0.004/-0.012

1000

0.10

HEIDA-SUJ2-SF5

Φ5

1000

0.15

HEIDA-SUJ2-SF6

Φ6

2000

0.23

0.5以下

HEIDA-SUJ2-SF8

Φ8

-0.005/-0.014

2000

0.40

HEIDA-SUJ2-SF10

Φ10

2000

0.62

>1.0

HEIDA-SUJ2-SF12

Φ12

-0.006/-0.017

3000

0.89

HEIDA-SUJ2-SF13

Φ13

3000

1.04

HEIDA-SUJ2-SF16

Φ16

3000

1.58

>1.5

HEIDA-SUJ2-SF20

Φ20

-0.007/-0.020

4000

2.47

1.0以下

HEIDA-SUJ2-SF25

Φ25

4000

3.85

HEIDA-SUJ2-SF30

Φ30

4000

5.55

HEIDA-SUJ2-SF35

Φ35

-0.009/-0.025

4000

7.55

HEIDA-SUJ2-SF40

Φ40

4000

9.87

HEIDA-SUJ2-SF50

Φ50

4000

15.40

导向轴　一端台阶内螺纹型一端台阶型.JPG

加工参考精密型		指定单位1mm			(粗牙螺纹）选择	Y	R	C
型号	D	L	F	P	M	Y	R	C
HEIDA-SUJ2-SF8	Φ8	25～ 298	F=指定单位1mm 跟据实际情况选择长度	6	3	300	0.3以下	0.5以下
HEIDA-SUJ2-SF10	Φ10	25～ 348		6～ 8	3 4 5	350
HEIDA-SUJ2-SF12	Φ12	25～ 348		6～ 10	3 4 5 6	350
HEIDA-SUJ2-SF13	Φ13	25～ 348		6～ 11	3 4 5 6 8	350
HEIDA-SUJ2-SF15	Φ15	25～ 348		6～ 13	3 4 5 6 8 10	350
HEIDA-SUJ2-SF16	Φ16	25～ 348		6～ 14	3 4 5 6 8 10	350
HEIDA-SUJ2-SF18	Φ18	25～ 348		8～ 16	4 5 6 8 10 12	350
HEIDA-SUJ2-SF20	Φ20	25～ 448		8～ 17	4 5 6 8 10 12	450		1.0以下
HEIDA-SUJ2-SF25	Φ25	25～ 448		8～ 22	4 5 6 8 10 12 16	450
HEIDA-SUJ2-SF30	Φ30	25～ 448		9～ 27	5 6 8 10 12 16 20 24	450

加工参考标准型		指定单位1mm			(粗牙螺纹）选择	Y	R	C
型号	D	L mm	F	P	M	Y	R	C
HEIDA-SUJ2-SF8	Φ8	25～ 998	F=指定单位1mm 跟据实际情况选择长度	6	3	800	0.3以下	0.5以下
HEIDA-SUJ2-SF10	Φ10	25～ 998		6～ 8	3 4 5	800
HEIDA-SUJ2-SF12	Φ12	25～1198		6～ 10	3 4 5 6	1000
HEIDA-SUJ2-SF13	Φ13	25～ 1198		6～ 11	3 4 5 6 8	1000
HEIDA-SUJ2-SF15	Φ15	25～ 1198		6～ 13	3 4 5 6 8 10	1000
HEIDA-SUJ2-SF16	Φ16	25～ 1198		6～ 14	3 4 5 6 8 10	1200
HEIDA-SUJ2-SF20	Φ20	25～ 1198		8～ 17	4 5 6 8 10 12	1200		1.0以下
HEIDA-SUJ2-SF25	Φ25	25～ 1198		8～ 22	4 5 6 8 10 12 16	1200
HEIDA-SUJ2-SF30	Φ30	25～ 1498		9～ 27	5 6 8 10 12 16 20 24	1500
HEIDA-SUJ2-SF35	Φ35	25～ 1498		9～ 32	5 6 8 10 12 16 20 24	1500	0.5以下
HEIDA-SUJ2-SF40	Φ40	25～ 1498		11～ 37	6 8 10 12 16 20 24 30	1500
HEIDA-SUJ2-SF50	Φ50	25～ 1498		11～ 47	6 8 10 12 16 20 24 30	1500
